3C-SiC 衬底：驱动下一代高性能半导体的核心材料

作为第三代半导体材料的重要分支，3C-SiC（立方碳化硅，β-SiC）以其独特的材料优势，在全球功率电子、射频通信、MEMS 及新材料研究领域迅速崛起。随着应用需求加速增长，3C-SiC 衬底正成为产业链关注的关键方向。

一、为什么选择 3C-SiC？

立方晶型带来的独特优势

与工业界应用更成熟的 4H-SiC 和 6H-SiC 不同，3C-SiC 属于立方晶系（闪锌矿结构），拥有更高的对称性和更优的电子行为。其材料优势包括：

1. 高电子迁移率（≈ 1000 cm²/V·s）

远高于 6H-SiC，接近 4H-SiC，使其成为高频器件、射频通信（RF）、高速开关应用的理想材料。

2. 2.36 eV 中等宽带隙

在具备宽禁带特性（高温、高压、抗辐照）的同时保持良好导电性，相比硅更适合中压应用场景。

3. 优异的热导率（3–4.9 W/cm·K）

强大的散热能力，使器件在高功率条件下仍能保持稳定工作。

4. 与硅晶格常数高度匹配

可直接在硅衬底上外延生长，有利于降低生产成本、支持大尺寸晶片制备，加速商业化落地。

挑战与进展

3C-SiC 主要挑战在于：

较小带隙带来较低击穿电压

外延生长中易出现堆垛层错（SFs）

随着 CVD/MBE 工艺改进、外延条件优化、应力控制技术提升，缺陷密度正快速下降，材料质量持续提升。

二、3C-SiC 衬底的核心应用价值

凭借其独有的材料属性，3C-SiC 在多个技术领域表现出强大的突破潜力。

1. 高频电子与射频（RF）器件

高迁移率与高频特性，使其适用于：

功率放大器（PA）

射频开关

高频整流器

高频驱动模块

2. 中低压功率器件（≤ 600 V）

在该电压段，3C-SiC 相对 4H-SiC 更具 成本优势，性能优于硅。典型应用包括：

工业电源

车载电子

消费类电机驱动

能源管理芯片

3. MEMS 与高可靠传感器

兼容硅工艺（CMOS compatible），且耐高温、抗腐蚀，可用于：

高温压力传感器

气体传感器

加速度计

航空、石化领域恶劣环境传感器

4. 光电应用与新材料研究

3C-SiC 越来越多用于：

紫外探测器（UV）

LED 基板

外延石墨烯（EG）生长

新型量子材料研究

三、3C-SiC 的发展方向与行业趋势

为了实现更大规模应用，当前产业正在重点突破以下方向：

1. 高质量外延技术

CVD、MBE 技术正持续降低位错和堆垛层错，推动晶片质量进入商业级水平。

2. 大尺寸硅衬底外延技术

利用硅片作为衬底，实现 6 寸、8 寸甚至 12 寸 规模的 3C-SiC 外延层，有望大幅降低整体成本。

3. 向更多应用领域扩展

3C-SiC 正从功率器件向光电、MEMS、新材料、能源管理等多品类应用扩展，市场潜力巨大。

4. 与其他 SiC 多晶型的战略互补

未来格局有望形成：

3C-SiC → 中低压应用（成本优势）

4H-SiC → 高压、高功率应用（性能优势）

形成更具竞争力的碳化硅材料体系。

四、结语：新一代电子器件的重要基石

凭借卓越的迁移率、热性能和成本优势，3C-SiC 正逐步成为 高性能、低成本功率电子器件与高频器件 的关键材料。随着外延技术不断突破、缺陷持续减少、晶片尺寸逐渐扩大，3C-SiC 将在全球半导体材料领域扮演愈发重要的角色。它不仅是研究热点，更是产业未来。

晶沐光电 —— 您值得信赖的特殊晶型碳化硅供应伙伴

晶沐光电长期专注于 特殊晶型碳化硅材料的研发、制备与定制化生产，产品尺寸覆盖：

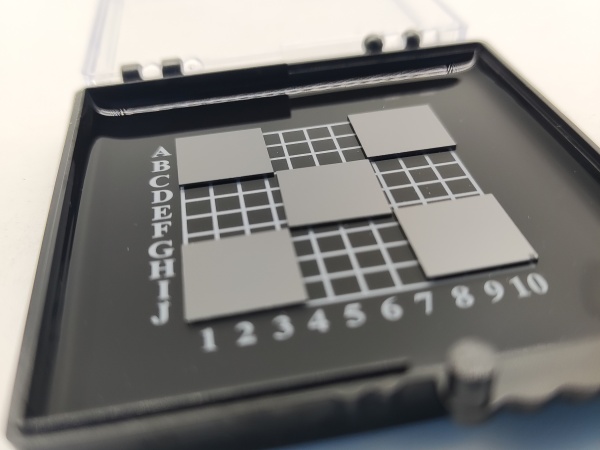

• 10 × 10 mm 小尺寸晶片

• 2 英寸 3C-SiC / 特殊厚度 SiC

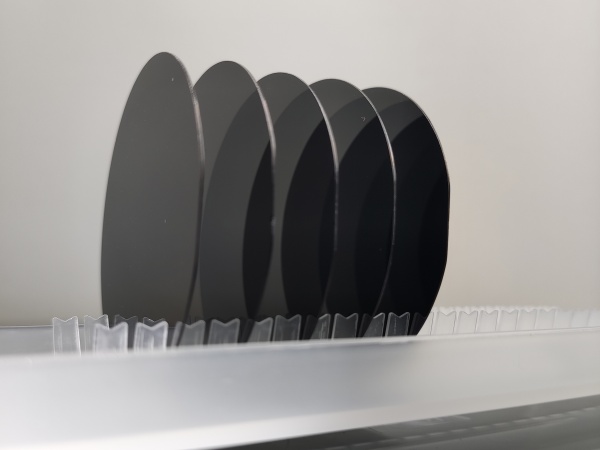

• 4 英寸碳化硅晶片（多晶型可选）

我们可根据客户需求定制 特殊厚度、特殊晶型、不同导电类型（N / P 型） 以及多种表面处理工艺，助力您的器件研发与量产应用。
