激光刻蚀与腐蚀工艺在玻璃晶圆与蓝宝石晶圆上的差异
玻璃晶圆（非晶态，主要成分为二氧化硅）与蓝宝石晶圆（单晶态，α-氧化铝）的材料特性存在本质区别，导致激光刻蚀（干法刻蚀的一种，以物理轰击或光化学作用为主）与腐蚀工艺（含湿法腐蚀、等离子体腐蚀等）在两种晶圆上的适配性、加工效果、工艺参数及应用场景呈现显著差异，核心差异围绕材料硬度、化学惰性、晶体结构展开，具体对比如下：

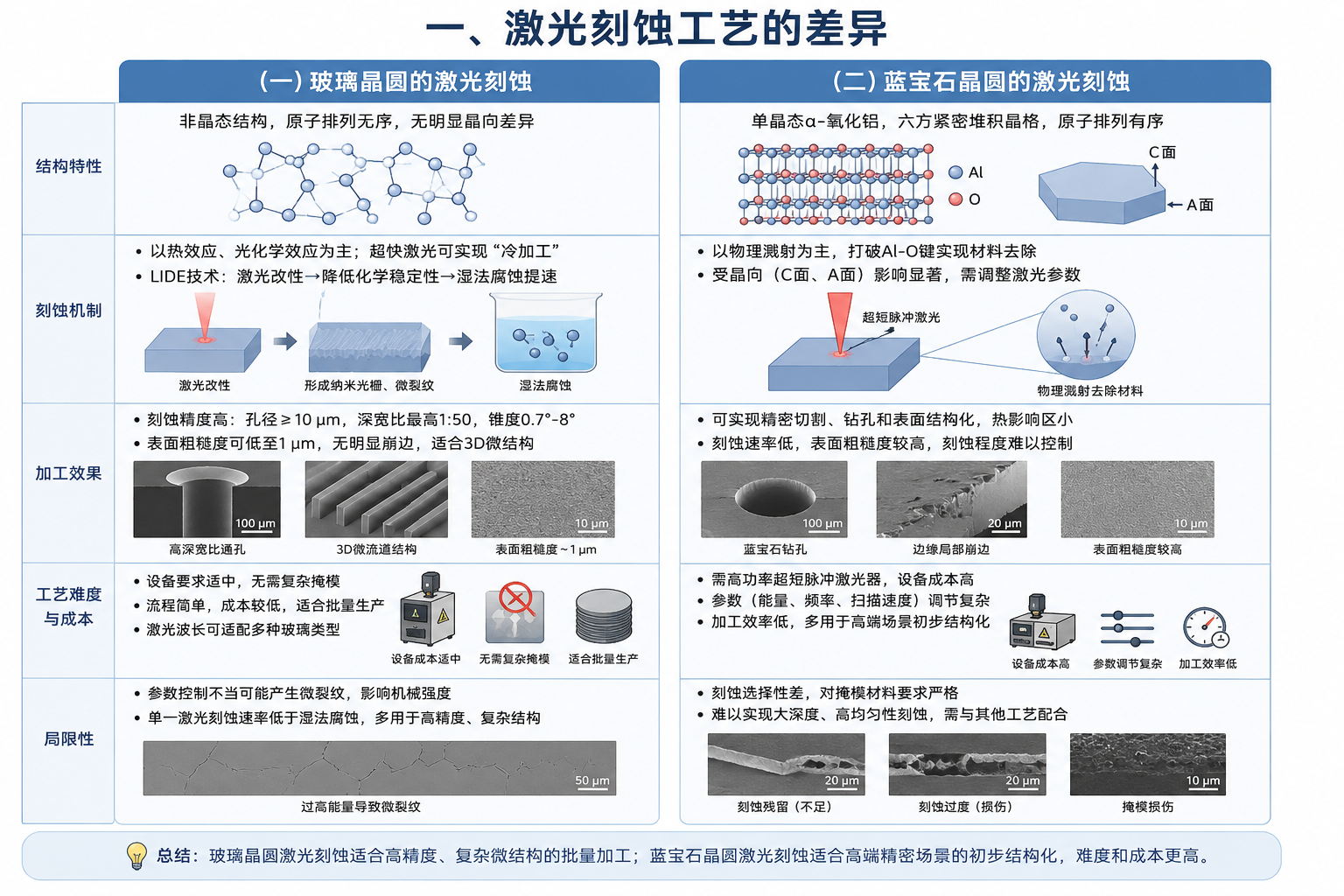

一、激光刻蚀工艺的差异
（一）玻璃晶圆的激光刻蚀
玻璃晶圆为非晶态结构，原子排列无序，无明显晶向差异，激光刻蚀适配性较高，常用工艺包括超快激光直接刻蚀和激光诱导深度刻蚀（LIDE）两种方式。其核心特点的是：
1. 刻蚀机制：以激光能量的热效应、光化学效应为主，超快激光可通过极短脉冲和高峰值功率实现“冷加工”，减少热影响区；LIDE技术则先通过激光对玻璃局部改性，使改性区域形成纳米光栅、微裂纹等结构，降低化学稳定性，为后续湿法腐蚀提速。
2. 加工效果：刻蚀精度较高，可实现10μm以上孔径、深宽比最高1:50的通孔加工，锥度控制在0.7°-8°之间；表面粗糙度可低至1μm，无明显崩边（chipping），适合复杂3D微结构制备，如光学耦合结构、微流道等。
3. 工艺难度与成本：设备要求适中，无需复杂掩模，可实现无接触、无损伤加工；相较于等离子刻蚀，流程更简单，成本更低，适合批量生产，常用激光波长可适配多种玻璃类型（如高硼硅玻璃、石英玻璃）。
4. 局限性：直接激光刻蚀若参数控制不当，可能产生微裂纹，影响晶圆机械强度；单一激光刻蚀的速率低于湿法腐蚀，多用于高精度、复杂结构的加工场景。
（二）蓝宝石晶圆的激光刻蚀
蓝宝石晶圆为单晶态α-氧化铝，具有六方紧密堆积晶格结构，原子排列有序，硬度高（莫氏9级）、热稳定性强，激光刻蚀难度远高于玻璃晶圆，核心依赖超短脉冲（飞秒、皮秒）激光的“冷加工”机制。其核心特点是：
1. 刻蚀机制：以物理溅射为主，激光能量高度局域化，通过打破蓝宝石内部牢固的Al-O键实现材料去除，需避免高温导致的晶体结构破坏；由于蓝宝石具有各向异性，刻蚀效果受晶向（如C面、A面）影响显著，需根据晶向调整激光参数。
2. 加工效果：可实现精密切割、钻孔和表面结构化，热影响区小，能有效减少崩边和裂纹；但刻蚀速率较低，表面粗糙度难以达到玻璃晶圆的水平，且刻蚀程度不易控制，易出现刻蚀不足（残留材料）或刻蚀过度（损伤晶圆）的问题。
3. 工艺难度与成本：对激光设备要求极高，需采用高功率超短脉冲激光器，设备成本高昂；工艺参数（脉冲能量、频率、扫描速度）调节复杂，需匹配蓝宝石晶向，加工效率较低，多用于高端场景的初步结构化加工。
4. 局限性：刻蚀选择性较差，对掩模材料要求严格；难以实现大深度、高均匀性的刻蚀，复杂微结构加工难度大，通常需与其他工艺配合使用。

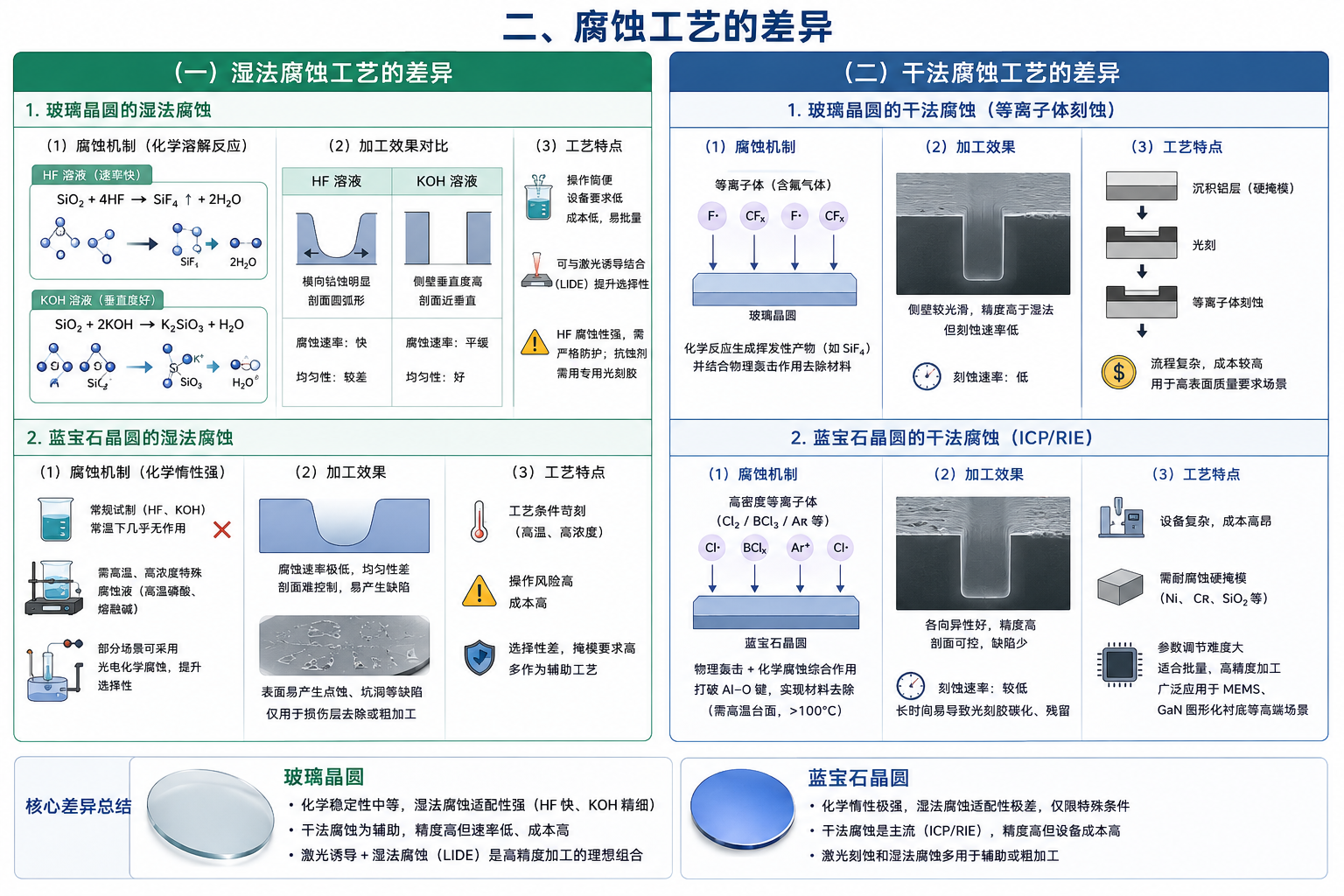

二、腐蚀工艺的差异
腐蚀工艺主要分为湿法腐蚀（化学试剂反应）和干法腐蚀（等离子体作用），两种工艺在两种晶圆上的适配性差异源于材料的化学惰性和晶体结构，具体如下：
（一）湿法腐蚀工艺的差异
1. 玻璃晶圆的湿法腐蚀
玻璃晶圆化学稳定性中等，易与氢氟酸（HF）、氢氧化钾（KOH）等试剂发生化学反应，湿法腐蚀适配性强，是玻璃晶圆加工的常用工艺之一，核心特点为：
（1） 腐蚀机制：基于化学溶解反应，HF溶液可与玻璃中的二氧化硅快速反应生成挥发性SiF₄，反应方程式为SiO₂+4HF→SiF₄↑+2H₂O；KOH溶液则与二氧化硅反应生成硅酸钾，反应方程式为SiO₂+2KOH→K₂SiO₃+H₂O，两种试剂分别侧重腐蚀速率和加工垂直度。
（2） 加工效果：HF溶液腐蚀速率快，可大幅节省时间成本，但各向异性较差，易出现横向钻蚀，刻蚀剖面呈圆弧形；KOH溶液腐蚀速率平缓，不受产物饱和度制约，均匀性好，可制备垂直度更高的微结构，适合精细调控。
（3） 工艺特点：操作简便、设备要求低、成本低，易于批量生产；可与激光诱导结合（LIDE技术），通过激光改性提升腐蚀选择性，实现高精度加工；但HF溶液腐蚀性极强，对人体和设备有危害，需严格控制操作环境，且抗蚀剂在高温腐蚀液中易失效，需采用专用光刻胶。
2. 蓝宝石晶圆的湿法腐蚀
蓝宝石晶圆化学惰性极强，对大多数强酸、强碱具有很高的抗腐蚀能力，湿法腐蚀适配性极差，仅能在特定条件下实现有限腐蚀，核心特点为：
（1） 腐蚀机制：需采用高温、高浓度的特殊腐蚀液（如高温磷酸、熔融碱），通过破坏Al-O键实现腐蚀，常温下常规腐蚀液（如HF、KOH）对其几乎无作用；部分场景可采用光电化学腐蚀，通过导电体引导腐蚀路径，提升选择性。
（2） 加工效果：腐蚀速率极低，且均匀性差，难以实现精细图形转移；刻蚀剖面难以控制，易产生表面缺陷，无法满足高精度加工需求，仅用于简单的损伤层去除或粗加工。
（3） 工艺特点：工艺条件苛刻（高温、高浓度腐蚀液），操作风险高，成本高；腐蚀选择性差，对掩模材料要求极高，实际工业应用中极少单独使用，多作为辅助工艺。
（二）干法腐蚀工艺的差异
1. 玻璃晶圆的干法腐蚀
玻璃晶圆的干法腐蚀主要采用等离子体刻蚀，属于辅助加工工艺，核心特点为：
（1） 腐蚀机制：利用特定气体（如含氟气体）的辉光放电产生等离子体，与玻璃表面发生化学反应，生成挥发性产物，实现材料去除；可结合物理轰击作用，提升刻蚀各向异性。
（2） 加工效果：刻蚀精度高于常规湿法腐蚀，侧壁光滑度好，但刻蚀速率低下，工艺流程复杂（需先沉积铝层作为掩模，再进行光刻、刻蚀），成本较高，仅用于对表面质量要求极高的场景。
2. 蓝宝石晶圆的干法腐蚀
蓝宝石晶圆的干法腐蚀以等离子体刻蚀（ICP/RIE）为主，是其图形化加工的主流工艺，核心特点为：
（1） 腐蚀机制：采用氯基或硼基化学气体的高密度等离子体，结合物理轰击和化学腐蚀的综合作用，打破Al-O键，实现材料去除；需在高温台面（通常>100°C）下进行，以提升腐蚀速率。
（2） 加工效果：刻蚀各向异性好，可实现高精度图形转移，能有效控制刻蚀剖面，减少表面缺陷；但刻蚀速率仍较低，且长时间刻蚀易导致光刻胶碳化、残留杂质，影响加工质量。
（3） 工艺特点：设备复杂、成本高昂，需采用耐腐蚀的硬掩模（如金属镍、铬或二氧化硅）；工艺参数调节难度大，但相较于湿法腐蚀和激光刻蚀，更适合蓝宝石晶圆的批量、高精度加工，广泛应用于MEMS、GaN图形化衬底等高端场景。
三、核心差异总结及对照表
两种晶圆的材料特性（非晶态vs单晶态、化学稳定性、硬度）决定了工艺适配性的核心差异，结合上述分析，整理核心差异对照表如下，便于直观区分：
1. 玻璃晶圆：激光刻蚀（尤其是LIDE技术）和湿法腐蚀适配性强，工艺简单、成本低、效率高，可实现高精度、复杂微结构加工，是主流加工方式；干法等离子体刻蚀仅作为辅助工艺，用于高端表面质量需求场景。
2. 蓝宝石晶圆：激光刻蚀（超短脉冲）和干法等离子体刻蚀是主要加工方式，前者用于精密切割、初步结构化，后者用于高精度图形化；湿法腐蚀适配性极差，仅作为辅助工艺；整体工艺难度高、成本高、效率低，聚焦于高端应用场景。
3. 关键差异点：玻璃晶圆依赖激光诱导+湿法腐蚀的组合工艺实现高效高精度加工，蓝宝石晶圆依赖超短脉冲激光和高密度等离子体刻蚀克服高硬度、高化学惰性的加工难题；前者工艺成本低、批量适配性好，后者工艺门槛高、聚焦高端需求。
针对上述两种晶圆的应用需求，晶沐光电可供应1-12英寸蓝宝石衬底以及石英玻璃晶片，产品厚度、晶向均可根据客户具体加工需求进行定制，适配激光刻蚀、腐蚀等各类加工工艺，满足不同场景下的应用需求。
