蓝宝石衬底加工工艺与表面状态分析

蓝宝石衬底加工工艺链概述

蓝宝石衬底的加工通常遵循一个从"粗"到"精"的工艺链:

晶体生长 → 定向与滚圆 → 多线切割 → 研磨 → CMP抛光 → 清洗与检测

每一个后续步骤都是为了修复前一步骤带来的表面/亚表面损伤,并达到更高的表面质量。

一、多线切割片

工艺原理

利用一根在多个导轮上高速行走的钢线,携带碳化硅或金刚石磨料砂浆,通过游离磨料的"滚动-挤压-刻划"作用,像一把"线锯"一样将晶锭切割成片。这是一个脆性域去除为主的加工过程。

表面状态

宏观:表面可见明显的、方向一致的切割线(线痕)。

微观:表面存在大量的脆性断裂坑、微裂纹和破碎层。材料是以崩碎的方式被去除的,形成了严重的表面和亚表面损伤层。

粗糙度

Ra值:通常为 0.5 ~ 2.0 μm(500 ~ 2000 nm)。这个数值非常高,表面非常粗糙。

特点:粗糙度大,且波动范围宽,包含了从宏观线痕到微观裂纹的各种缺陷。

应用分析

状态:多线切割片不能直接用于器件制造。其表面巨大的粗糙度和深层的损伤层会严重影响外延生长的质量,导致器件性能差、良率低。

目的:此阶段的核心目标是成型和控制厚度,为后续的研磨和抛光提供余量。它是一个粗加工工序。

二、研磨片

工艺原理

使用固定或半固定的金刚石磨粒(研磨液或研磨盘),通过机械磨削作用去除材料。这是一个从脆性域去除向塑性域去除过渡的过程。

表面状态

宏观:切割线痕被基本去除,表面变得均匀,呈磨砂状,无光泽。

微观:脆性断裂坑和深裂纹被去除,但会引入新的、更均匀的划痕和较浅的塑性沟槽。同时会形成一个新的、但深度较浅的塑性损伤层。

粗糙度

Ra值:通常为 0.1 ~ 0.5 μm(100 ~ 500 nm)。

特点:相比切割片,粗糙度降低了一个数量级,表面更加均匀,但依然存在明显的机械划痕。

应用分析

状态:研磨片同样不能直接用于高端器件的外延。虽然损伤层变浅,但其表面粗糙度和塑性划痕仍然会诱导外延生长产生缺陷(如穿透位错)。

目的:此阶段的核心目标是快速定厚和消除宏观不平整度(如翘曲、弯曲),并去除大部分切割损伤,为最终的CMP抛光做准备。它是一个半精加工工序。

特殊应用:对于一些对表面要求不极高的应用,如某些工业窗口片、耐磨轴承球等,研磨片经过清洗后可以直接使用。

三、CMP抛光片

工艺原理

CMP是化学机械抛光,是一种化学作用和机械作用相结合的技术。

· 化学作用:抛光液(通常为酸性或碱性)与蓝宝石表面反应,生成一层较软的、易于去除的水合层(如AlOOH)。

· 机械作用:抛光垫和磨料(如纳米二氧化硅胶体)通过机械摩擦,将这层软化的反应物去除。

这个过程循环进行,实现了以塑性域为主的材料去除,几乎不引入新的机械损伤。

表面状态

宏观:表面如镜面般光亮,可以清晰地反射影像。

微观:在原子力显微镜下,表面呈现原子级的台阶流结构,无划痕、无裂纹、无塑性变形层。

粗糙度

Ra值:通常 < 0.5 nm,高端产品可达 < 0.2 nm

特点:达到了原子级平整度。粗糙度相比研磨片降低了三个数量级。

应用分析

状态:这是蓝宝石衬底的最终可用状态,适用于所有高端应用。

应用领域

· LED行业:这是最大的应用领域。超光滑、无损伤的表面是高质量GaN薄膜外延生长的基础,直接决定了LED的发光效率和使用寿命。

· 射频器件:用于智能手机等设备的GaN-on-Sapphire RF滤波器,要求极低的信号损耗,CMP表面是必要条件。

· 激光器:如GaN激光器,需要完美的衬底表面以降低光学散射和损耗。

· 光学窗口:用于导弹、航天器等的高端光学窗口,要求极高的透光率和抗刮擦能力,CMP抛光片是首选。

· 消费电子:如智能手机摄像头盖板、Apple Watch的蓝宝石表盖等,都需要CMP来实现其出色的透光性和耐磨性。

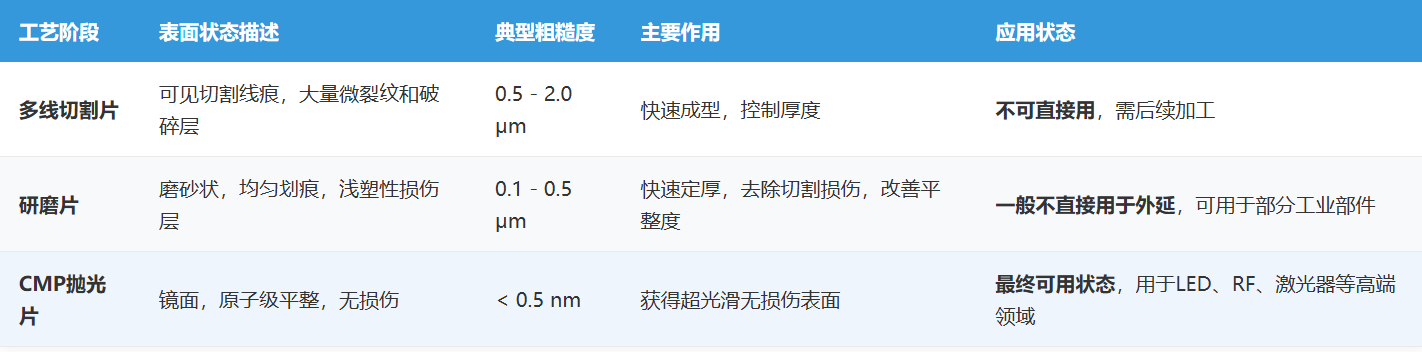

四、工艺对比总结

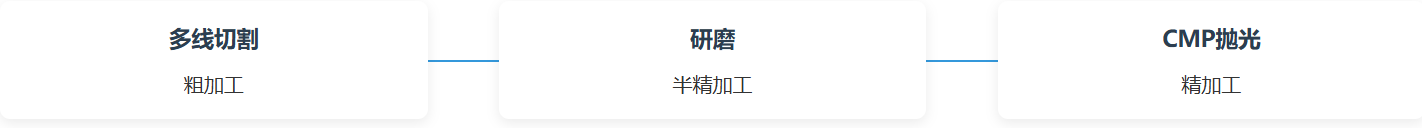

五、核心逻辑总结

整个加工流程就是一个不断用更精细的工艺,去除前道工序引入的损伤,并逐步降低表面粗糙度,最终实现从"宏观几何形状"到"微观物理性能"都满足要求的完美衬底表面的过程。

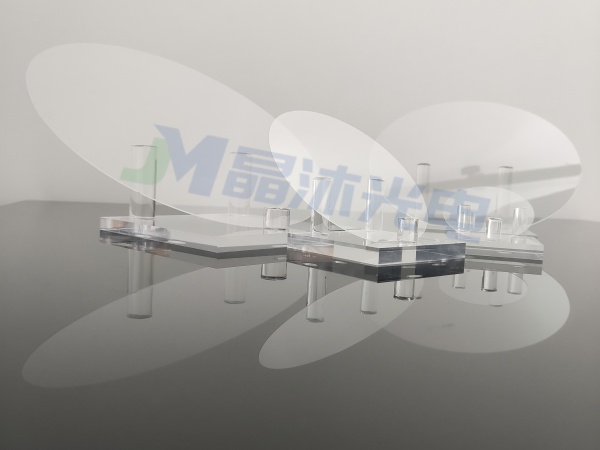

晶沐光电长期供应 2–12 英寸蓝宝石衬底,覆盖 C-Plane <0001>、R-Plane <1-102>、M-Plane <1-100>、A-Plane <11-20> 各类晶向,同时提供蓝宝石图形化衬底 PSS/NPSS、蓝宝石激光切割(laser cutting)、以及蓝宝石晶圆载盘 Sapphire Carrier 的定制化服务。
