石英玻璃晶圆在半导体领域的市场应用
石英玻璃晶圆是以高纯度二氧化硅（SiO₂）为核心原料，通过电熔、气炼或化学气相沉积（CVD）等工艺制备而成的无定形非晶态材料，其纯度普遍达到99.99%以上，高端产品可实现99.999%（5N级）甚至更高的杂质控制水平，凭借优异的热稳定性、极低的热膨胀系数、卓越的光学透过性及极强的化学惰性，成为半导体领域不可或缺的关键基础材料，贯穿半导体制造、光刻设备、先进封装等全产业链核心环节，市场需求随半导体产业向先进制程演进持续攀升。
一、核心应用场景及市场价值
（一）半导体晶圆制造环节：核心工艺载体与耗材
在半导体晶圆制造的高温工艺中，石英玻璃晶圆凭借其突出的耐高温、抗腐蚀及低污染特性，成为承载与辅助加工的核心耗材，覆盖扩散、氧化、退火等关键步骤，直接影响芯片良率与性能。其中，石英舟、石英炉管等核心部件均以石英玻璃晶圆为基材，可在1000℃以上的高温环境中长期稳定运行，且不会析出金属杂质污染晶圆表面。
随着半导体产业向12英寸及以上大尺寸晶圆转型，对石英玻璃晶圆的尺寸精度与纯度提出更高要求。据行业数据显示，2025年中国石英玻璃晶圆总产能已突破180万片/年，其中用于12英寸晶圆制造的产品占比持续提升，国内企业如菲利华在12英寸产品领域市占率超过40%，但高端产品仍存在进口依赖，用于12英寸及以上先进制程半导体设备的石英玻璃晶圆进口依赖度高达78%，主要依赖美国康宁、德国贺利氏等国际巨头。此外，在3D NAND与GAA晶体管等先进结构制造中，SEMI标准明确要求石英玻璃晶圆中钠、钾等金属杂质总含量控制在1ppb以下，进一步推动高纯石英玻璃晶圆的市场需求。
（二）光刻工艺：关键光学与结构部件
光刻是半导体制造的核心工序，石英玻璃晶圆凭借优异的光学透过性与尺寸稳定性，成为光刻设备中光学组件与结构部件的核心基材，覆盖深紫外（DUV）与极紫外（EUV）两种主流光刻技术。在DUV光刻（193nm ArF准分子激光）中，石英玻璃晶圆经精密加工后可作为光刻镜头、光路窗口及掩模基板，其在深紫外波段的透过率可稳定维持在90%以上，确保光刻精度；在EUV光刻（13.5nm）中，尽管石英玻璃本征吸收较强，但通过超净表面处理与纳米级平整度控制（Ra≤0.1nm），可作为关键光学元件的支撑基底，保障光刻分辨率。
全球90%以上的12英寸晶圆制造产线均依赖高纯合成石英玻璃用于光刻相关部件，随着EUV光刻技术向3nm及以下先进制程普及，对石英玻璃晶圆的纯度、气泡控制及应力均匀性要求持续提升，推动高端产品市场增长。据预测，2026年全球半导体设备用石英玻璃材料市场规模将增长至36.5亿美元，其中光刻领域需求贡献占比超过40%。
（三）先进封装：高精度支撑与绝缘基材
随着半导体封装技术向Chiplet、 wafer-level packaging（WLP）等先进方向演进，对封装基材的精度、绝缘性及热稳定性要求显著提高，石英玻璃晶圆凭借低 dielectric constant（3.8-4.5）、高电阻率（≥10¹⁶Ω·cm）及优异的尺寸稳定性，成为先进封装领域的理想基材。其主要应用包括封装载板、绝缘衬底及测试载具，可有效减少信号传输损耗，提升封装密度与器件可靠性。
数据显示，全球半导体玻璃晶圆市场中，晶圆级封装领域需求增速显著，仅美国市场该领域用量就增长了48%。石英玻璃晶圆可通过化学机械抛光（CMP）工艺实现亚微米级厚度公差（±1μm）与纳米级表面平整度（TTV≤0.5μm），完美适配先进封装对几何精度的严苛要求，尤其在高端芯片封装中，逐步替代传统玻璃基材，市场渗透率持续提升。
（四）半导体检测与辅助环节：标准校准与防护部件
在半导体芯片检测环节，石英玻璃晶圆因性能稳定、不易变形，常被制成标准校准片，用于芯片尺寸、表面平整度及缺陷检测设备的校准，确保检测精度；同时，其优异的化学惰性与抗等离子体腐蚀特性，可作为半导体检测设备的腔体窗口、防护衬板，延长设备使用寿命，减少维护成本。
此外，在离子注入、等离子体刻蚀等工艺中，石英玻璃晶圆可作为腔体衬里与工艺窗口，抵御强腐蚀、高能量等离子体的侵蚀，避免腔体材料脱落污染芯片，保障工艺稳定性。在MEMS器件制造中，石英玻璃晶圆凭借良好的光学与机械性能，成为传感器、微流体芯片等产品的核心衬底，全球MEMS器件领域对石英玻璃晶圆的需求占比约58%。
二、市场需求现状与发展趋势
（一）市场需求规模持续增长
全球半导体产业的持续扩张与先进制程的加速导入，成为石英玻璃晶圆市场增长的核心驱动力。据统计，2023年全球半导体设备用石英玻璃材料市场规模达28.7亿美元，预计2026年将增长至36.5亿美元，年复合增长率达8.4%；中国市场受益于本土晶圆厂扩产及国产化替代加速，2025年市场规模已超过70亿元人民币，预计2030年将攀升至130亿元以上，增速显著高于全球平均水平。
从需求结构来看，半导体制造仍是最大需求领域，预计2026年中国半导体领域对石英晶圆的需求将同比增长18%以上；同时，人工智能、5G通信、新能源汽车等新兴领域驱动芯片需求激增，进一步拉动对高纯、高精度石英玻璃晶圆的需求。此外，超薄石英玻璃晶圆（厚度低于200μm）应用增速显著， adoption率提升超过35%，成为市场增长的新亮点。
（二）国产化替代加速推进
目前，全球石英玻璃晶圆市场由德国贺利氏、日本东曹、美国迈图及中国菲利华等头部企业主导，合计占据全球70%以上市场份额，其中贺利氏在EUV光刻配套材料领域市占率超过50%。国内企业如菲利华、石英股份、凯德石英等正加速技术攻关与产能扩张，合计占据国内市场约72%的份额，其中菲利华凭借高纯合成石英技术优势，已实现12英寸晶圆用石英环国产化验证，并通过中芯国际、长江存储等客户认证。
尽管国内企业在大尺寸、超高纯度产品领域取得阶段性突破，但在气泡控制、应力均匀性及表面粗糙度等关键指标上与国际领先水平仍有差距，且高纯石英砂原料高度依赖进口，进口依存度维持在60%以上。未来，随着国家集成电路产业基金三期落地及新材料“十四五”专项支持加码，本土企业将加快核心技术突破，推动进口依赖度逐步下降，国产化替代进程将持续提速。
（三）产品向高端化、定制化升级
半导体产业向3nm及以下先进制程、12英寸以上大尺寸晶圆、先进封装方向演进，推动石英玻璃晶圆产品向高端化、定制化升级。一方面，高纯度（金属杂质≤1ppm）、低羟基（OH含量≤10ppm）、无气泡的合成石英玻璃晶圆需求激增，主要用于EUV光刻、先进封装等高端领域；另一方面，根据不同工艺需求，定制化尺寸、厚度及表面处理的石英玻璃晶圆成为市场主流，如用于光伏PECVD镀膜设备的载板、用于光通信模块的低羟基石英晶圆等。
此外，掺氟石英、耐高温石英等特种石英玻璃晶圆的研发与应用持续拓展，进一步丰富产品品类，满足半导体产业多元化、高端化的应用需求。未来，行业竞争焦点将集中于高端产品良率提升、成本控制及供应链自主可控体系建设，具备技术积累与资源整合优势的企业将占据主导地位。
三、行业挑战与机遇
当前，石英玻璃晶圆行业面临两大核心挑战：一是原材料瓶颈突出，高纯石英砂高度依赖美国尤尼明、挪威TQC等海外供应商，资源安全风险加剧成本波动；二是技术壁垒较高，高端产品的精密加工、杂质控制及检测技术仍被国际巨头垄断，国内企业面临核心装备与检测标准缺失的困境。同时，石英晶圆制造属高能耗、高设备投入型产业，能源价格上行及设备折旧压力使单位制造成本年均上升约5%-8%。
与此同时，行业也迎来多重发展机遇：全球半导体产能向中国转移，本土晶圆厂大规模扩产，为石英玻璃晶圆提供广阔市场空间；国家半导体产业自主可控战略持续加码，政策支持推动本土企业技术突破；产业链上下游协同加强，本土高纯石英砂提纯技术取得阶段性突破，有望逐步缓解进口依赖。展望2026年，中国石英玻璃晶圆行业将进入结构性优化阶段，全年产量有望达185万片，市场规模突破42亿元，同比增长约19%。
四、总结
石英玻璃晶圆作为半导体领域的关键基础材料，其应用贯穿晶圆制造、光刻、先进封装及检测等全流程，凭借独特的材料特性，成为先进制程推进与芯片性能提升的重要支撑。随着全球半导体产业的持续增长、先进技术的不断迭代及国产化替代的加速推进，石英玻璃晶圆市场需求将持续攀升，产品结构将向高端化、定制化升级。未来，国内企业需加快核心技术攻关，突破原材料与设备瓶颈，加强产业链协同，逐步提升在全球市场的竞争力，助力半导体产业实现自主可控发展。
晶沐光电可供应产品

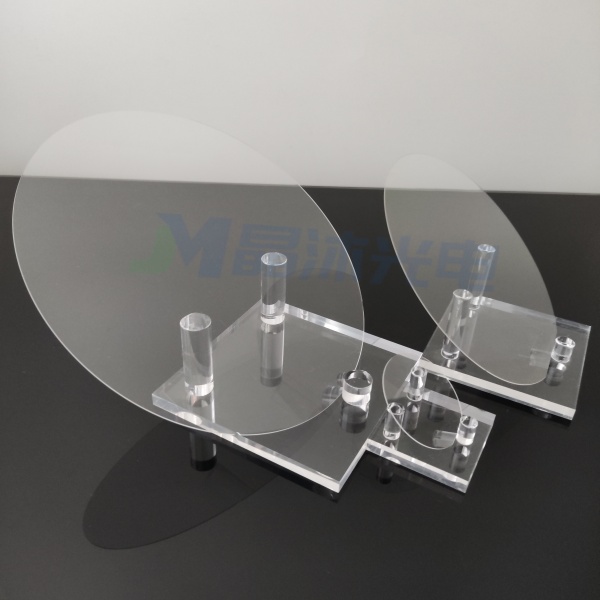

晶沐光电可稳定供应多种规格玻璃晶圆，满足科研及量产需求：
牌号（Brand）： JGS1 / JGS2 / ZTSQ-01 / YS-1320 / BF33
直径（Diameter）： 2 inch，4 inch，6 inch，8 inch，12 inch
厚度（Thickness）： 300 μm，500 μm，725 μm，1000 μm
光洁度（S/D）： 20/10，60/40，80/50
应用类型（Type）：
基板盖板（Glass Substrate / Cover）
光学窗口（Optical Window）
通孔封装工艺（TGV）
如需定制尺寸、厚度或特殊加工（开孔、镀膜、刻蚀等），欢迎进一步沟通。
