碳化硅（Silicon Carbide，SiC）作为第三代宽禁带半导体材料，凭借其高热导率、高击穿电场强度以及优异的抗辐射性能，已成为高频、高功率及极端环境电子器件的核心材料。其中，通过特殊掺杂或补偿工艺获得高电阻率的半绝缘型碳化硅衬底（SI-SiC），尤其适合作为氮化镓（GaN）外延生长的理想衬底。
本文重点围绕3 英寸半绝缘型 SiC 衬底，系统探讨其当前应用领域、科研价值、相较其他尺寸的优势以及未来发展方向。
3 英寸 SI-SiC 衬底目前是 GaN-on-SiC 外延的主流尺寸，广泛应用于以下领域：
5G 基站功率放大器（PA）：满足高频、高效率的通信需求；
雷达系统：用于 X 波段、Ku 波段和 Ka 波段的功率放大模块；
卫星通信（SATCOM）：支持高功率、低损耗的信号传输。
其高电阻率能够有效抑制寄生电流干扰，而高热导率显著提升散热能力，使其在高功率、高频应用中表现尤为突出。
3 英寸 SI-SiC 衬底为 MMIC 提供了理想的低损耗基底，广泛应用于：
军用电子系统
电子对抗设备
高功率微波器件
得益于其在高温和强辐射环境下的优异稳定性，3 英寸半绝缘型 SiC 衬底适用于：
航空航天系统
核能系统
深空探测任务
3 英寸衬底被广泛用于研究 GaN 外延层中的：
缺陷控制
应力管理
台阶流生长优化
从而持续提升外延质量和器件可靠性。
通过钒掺杂（V 掺杂）和氮补偿工艺，研究人员可利用 3 英寸衬底深入研究：
深能级缺陷
载流子俘获效应
电学补偿机制
科研机构还利用 3 英寸 SI-SiC 衬底开发多种新型器件，包括：
光电子器件：紫外探测器、辐射探测器
量子技术：基于 SiC 缺陷中心的量子比特与量子传感器
进一步拓展了 SiC 材料的应用边界。
与 4 英寸和 6 英寸等更大尺寸晶圆相比，3 英寸 SiC 衬底的晶体生长技术更为成熟，缺陷密度更低。
2 英寸衬底成本高、产出率低；
4 英寸和 6 英寸衬底虽然提升了吞吐量，但成本更高，生长难度更大；
3 英寸衬底在成本、性能和可制造性之间实现了良好平衡，适合科研与产业化应用。
成熟的 GaN-on-SiC 工艺与器件设计，使 3 英寸衬底成为行业主流选择。
多数外延设备和生产线均以 3 英寸晶圆为标准，显著降低了研发和制造门槛。
未来发展趋势将向 4 英寸、6 英寸甚至 8 英寸 晶圆推进，以满足规模化产业需求，同时需重点解决晶体缺陷密度和应力控制问题。
基于 3 英寸衬底的毫米波和太赫兹器件研究，将支撑：
6G 通信
卫星互联网
量子通信
研究将聚焦于 SiC 在 超高温（>600°C） 和强辐射环境下的长期稳定性，推动其在深空任务和核能系统中的应用。
光电子领域：紫外探测器、辐射探测器
量子技术：基于 SiC 缺陷中心的量子比特与量子传感器
3 英寸半绝缘型 SiC 衬底凭借其高热导率、高电阻率及成熟的制造工艺，在 GaN-on-SiC 高频、高功率器件中发挥着关键作用，是 5G、雷达及卫星通信领域的重要基础材料。相较其他尺寸衬底，其在性能、成本和技术成熟度之间实现了有效平衡。
展望未来，随着更大尺寸晶圆、太赫兹应用、极端环境电子器件以及新型器件研究的不断推进，3 英寸半绝缘型 SiC 衬底仍将在科研与产业中持续发挥不可替代的重要作用。

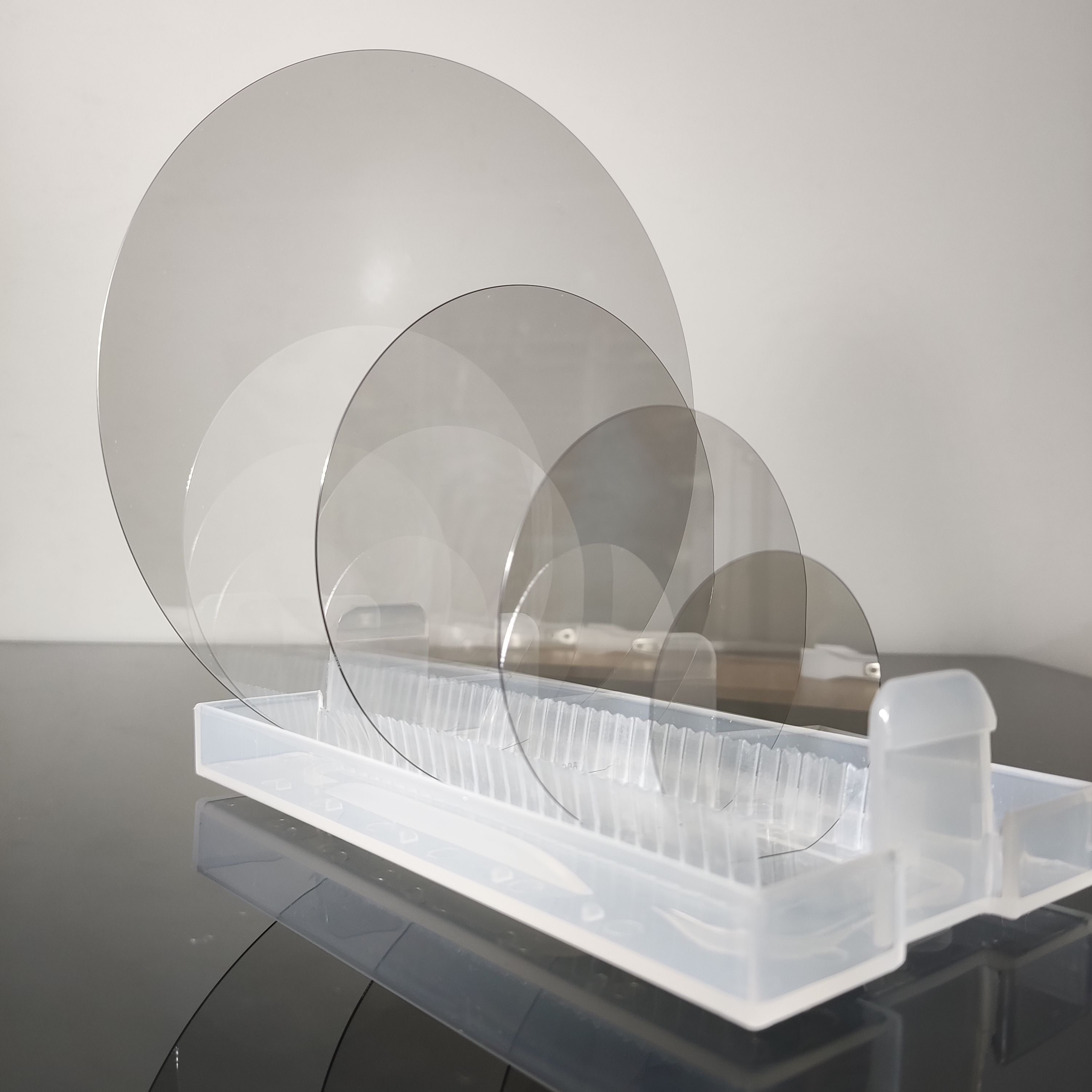

晶沐光电可稳定供应 2–8 英寸碳化硅（SiC）衬底，涵盖**半绝缘型（Semi-Insulating）及导电型（Conductive）**产品，广泛应用于 GaN 外延、高频与高功率器件及科研领域。尺寸、厚度及形状均可根据客户需求进行定制，并可提供相应的技术支持与解决方案。
