2025年10月23日，南京大学与苏州实验室联合团队在国际上率先突破6英寸二维过渡金属硫族化合物半导体（以下简称“二维半导体”）单晶量产化制备技术。相关成果以题为 《Robust epitaxy of single-crystal transition-metal dichalcogenides on lanthanum-passivated sapphire》 的论文发表在国际顶级学术期刊《Science》上。
二维半导体具有原子级厚度，可显著降低晶体管功耗，并具备与三维异质结构高效集成的潜力，被视为延续集成电路摩尔定律的理想材料。
然而，实现大尺寸、高质量的单晶晶圆一直是产业化的核心难题。
早在2021年，南京大学王欣然教授团队通过蓝宝石衬底斜切设计，首次实现了2英寸二维半导体单晶生长（Nat. Nanotechnol. 16, 1201–1206, 2021），验证了大尺寸单晶的可行性。但受限于实验室级别的化学气相沉积（CVD）工艺，二维半导体在晶圆尺寸、重复性与均匀性方面始终难以满足产业化需求。
相比之下，金属有机化学气相沉积（MOCVD）虽具备量产优势，却只能制备多晶材料，性能远逊于单晶。正如研究团队形象比喻的那样：“单晶像高速公路，电子畅通无阻；多晶则如弯曲小道，电子常被‘红绿灯’阻挡。”

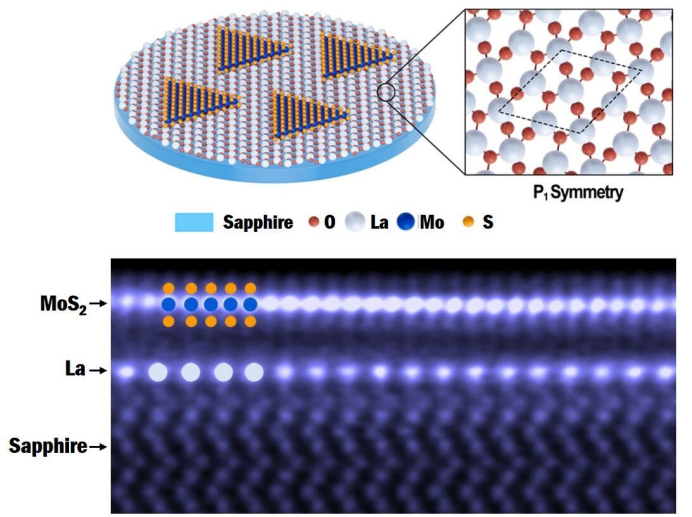

图1 镧修饰的蓝宝石衬底上实现二维半导体单晶外延
蓝宝石是理想的外延衬底，但其高对称性会导致二维半导体成核方向不一，最终形成多晶结构。
团队的核心创新在于开发出一种稀土原子表面修饰技术——在蓝宝石表面构建镧（La）单原子层。
这一极薄的单原子层打破了蓝宝石表面的固有对称性，使二维半导体的成核方向得以锁定，从而实现了晶畴的单向外延，最终形成高质量单晶薄膜。
该技术不仅解决了二维半导体制备中长期存在的重复性差、稳定性低、工艺窗口窄等问题，还具备材料通用性与工艺兼容性。正如研究团队所言，这项创新“让蓝宝石从普通材料变成了能催生单晶的‘魔法石’”。

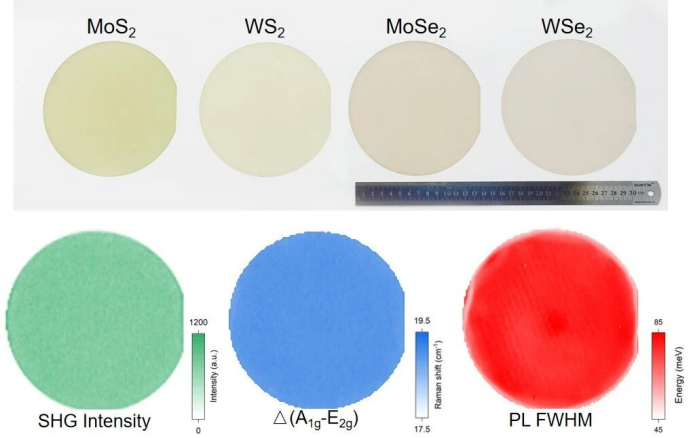

图2 6英寸二维半导体单晶晶圆系列
基于镧修饰的蓝宝石衬底与量产级MOCVD工艺，研究团队成功制备出6英寸二硫化钼（MoS₂）、二硫化钨（WS₂）、二硒化钨（WSe₂）、二硒化钼（MoSe₂）等多种二维半导体单晶晶圆。
多种光谱与电学测试表明，材料具有优异的晶体质量与均一性，其中MoS₂与WSe₂的平均迁移率分别达到110 cm²·V⁻¹·s⁻¹和131 cm²·V⁻¹·s⁻¹，刷新了二维半导体单晶的记录，实现了**“大尺寸”与“高性能”兼得**。
该成果标志着二维半导体从实验室研究向产业化量产的关键跨越，也为未来在集成电路、显示与传感器等领域的规模化应用奠定了材料基础。
韩国科学技术院（KAIST）Kibum Kang教授在同期《Science》评论中指出，这项研究“解决了二维半导体产业化的关键瓶颈问题”。

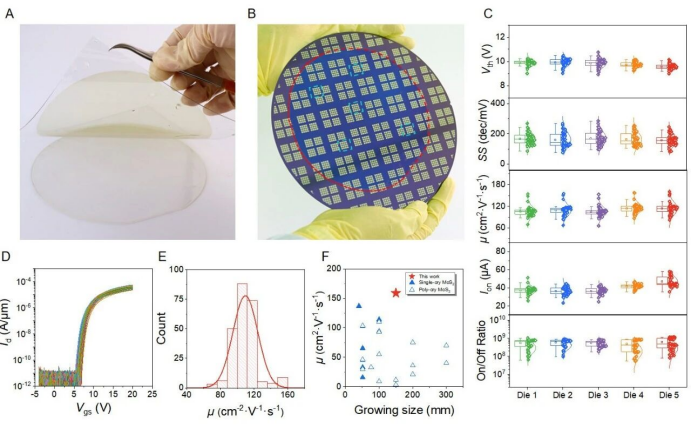

图3 基于单晶MoS₂的场效应晶体管阵列
