不同衬底材料对MOCVD氮化镓外延生长工艺与性能的影响
氮化镓（GaN）作为第三代宽禁带半导体材料，其外延层质量直接决定器件的高频、高压、高功率性能，而衬底材料的晶格常数、热膨胀系数、导热性等本质特性，是影响MOCVD（金属有机化学气相沉积）外延生长工艺设计、外延层缺陷密度及最终器件性能的核心因素。本文针对蓝宝石、碳化硅、硅、氮化镓及其他新型衬底，系统分析其对GaN外延生长工艺与性能的差异化影响。
一、主流衬底材料的影响分析
（一）蓝宝石衬底（Al₂O₃）
1. 外延生长工艺特点
蓝宝石衬底具有耐高温（熔点2050℃）、化学稳定性强、成本适中及制备技术成熟等优势，是光电子领域GaN外延的主流选择。其MOCVD生长工艺设计相对简洁：缓冲层仅需10-20nm的低温GaN层，即可初步缓解与GaN的晶格失配（晶格失配度约13%）和热失配（热膨胀系数失配度约25%），减少位错缺陷向顶层外延层延伸。生长温度可稳定控制在1050-1100℃，较高的温度有助于提升GaN原子迁移率，促进晶体致密化，同时无需额外绝缘处理，因蓝宝石本身为绝缘体，可直接适配绝缘衬底器件结构。
为进一步优化外延层质量，可通过衬底前处理工艺改进：采用熔融KOH溶液在250-350℃下对蓝宝石表面进行腐蚀，形成特定图案的凹坑结构，利用横向外延生长原理降低位错密度，使GaN薄膜（0002）面及（1012）面XRD半高宽显著减小，结晶质量与光学透过率同步提升。整个生长过程中，反应室压力通常维持在1.3×10⁴Pa，降温阶段采用台阶梯度式慢降温，避免热应力导致的薄膜开裂。
2. 外延层性能与应用局限
蓝宝石基GaN外延层晶体质量良好，位错密度可低至10⁸-10⁹ cm⁻²，光学透过率优异，能满足LED等光电子器件的需求。但受材料本质限制，存在两大核心短板：一是导热性能较差（100℃时热导率约25W/(m·K)），导致高功率器件工作时热量堆积，需额外设计散热结构；二是仅支持横向导电模式，无法实现垂直导电结构，限制了功率器件的电流密度与集成度。
适用场景集中于中低功率光电子器件，如LED、紫外探测器等，在高频、高功率射频器件领域应用受限。
（二）碳化硅衬底（SiC）
1. 外延生长工艺特点
SiC衬底与GaN的晶格匹配性（晶格失配度约3.5%）和热匹配性显著优于蓝宝石，且导热性能极佳（热导率达490W/(m·K)），是高端高频、高功率GaN器件的优选衬底。其MOCVD生长工艺侧重缺陷控制与界面优化：传统工艺采用AlN成核层，但易形成岛状生长模式，导致界面热阻高、缓冲层厚度大。为突破这一瓶颈，可采用离子注入诱导成核（I3N）技术，通过氮离子注入（剂量1×10¹² cm⁻²，能量40keV）在SiC表面构建纳米级成核位点，诱导AlN层以层状模式生长，实现原子级平整界面。
典型工艺参数为：先在1300℃、V/III比1500条件下生长220nm AlN缓冲层，再于940℃、V/III比9800、生长速率300nm/h的条件下沉积240nm GaN沟道层，最后生长5nm AlN势垒层（1050℃，V/III比1200）及2nm SiN钝化层，总外延厚度仅460nm，大幅降低热阻。此外，SiC衬底需严格控制生长过程中的气氛与温度稳定性，避免界面反应导致的缺陷滋生。
2. 外延层性能与应用场景
SiC基GaN外延层缺陷密度极低，可降至1.68×10⁸ cm⁻²以下，热管理效率优异，热阻可低至3.9 m²·K/GW，仅为传统结构的三分之一。基于该衬底的GaN HEMT器件在高频场景下表现突出，8GHz和30GHz频段输出功率密度分别可达42 W/mm和20 W/mm，功率附加效率达52%和30%，同时支持100V以上高压工作。
适用场景为高端射频器件、电力电子器件，如5G/6G基站射频功率放大器、新能源汽车功率模块、电网级高压输变电器件等。其主要局限为成本高昂，晶体生长与加工难度大，规模化应用受限于成本控制。
（三）硅衬底（Si）
1. 外延生长工艺特点
硅衬底具有成本低廉、大尺寸（可实现8英寸及以上）量产能力强、兼容现有硅基半导体产线等优势，是低成本、规模化功率GaN器件的核心发展方向。但硅与GaN的晶格失配（约17%）和热失配（约54%）均为最大，导致MOCVD工艺设计核心在于复杂缓冲层与应力控制。
缓冲层需采用AlGaN渐变缓冲层（Al组分从高到低）或AlGaN/GaN超晶格缓冲层，通过“阶梯式应力释放”减少外延层开裂风险；同时需优化衬底性能，采用先进磁拉法（A-MCz®）制备硅片，提升掺杂浓度与氧间隙（Oi）水平，强化晶格结构，精确控制晶向（通常为<111>晶向），减少高温生长过程中的晶圆弯曲与翘曲。生长过程中需精确调控温度、压力及气体流量，避免热应力导致的外延层翘曲，对于厚度>1150µm的硅片，应力控制难度进一步提升。
SOI（绝缘体上硅）衬底作为硅衬底的优化方案，凭借出色的器件隔离性、低寄生电容特性，在GaN外延中展现出潜力。优化后的GaN SOI衬底通过提高底层硅片掺杂与氧间隙浓度，可实现4.4µm GaN外延堆栈的均匀生长，减少边缘缺陷，确保高温工艺中的稳定性。
2. 外延层性能与应用场景
硅基GaN外延层质量受缓冲层设计影响显著，位错密度通常为10⁹-10¹⁰ cm⁻²，需通过工艺优化逐步降低。其核心优势在于散热能力优秀（硅热导率约150W/(m·K)），支持垂直导电（衬底可掺杂为n型），且能与硅基CMOS工艺兼容，实现高集成度异质集成。SOI基GaN外延层表现更优，缓冲击穿电压可达反向750V、正向850V，漏电流低至10⁻⁶ A/mm²，捕获电荷效应最小，色散特性优异，可稳定支撑HEMT器件的二维电子气（2DEG）特性与阈值电压。
适用场景为中功率电力电子器件，如消费电子电源管理芯片、新能源汽车车载充电器、工业电源模块等。局限在于外延层缺陷密度高于蓝宝石与SiC衬底，高频性能稍弱，需通过缓冲层与工艺优化平衡成本与性能。
（四）氮化镓同质衬底（GaN）
1. 外延生长工艺特点
GaN同质衬底是唯一能与GaN外延层实现晶格与热完全匹配的衬底材料，MOCVD生长工艺最为简单，无需复杂缓冲层设计，仅需在原生GaN单晶衬底上沿原有晶向生长外延层，即可实现高质量薄膜沉积。生长过程中温度、压力等参数控制窗口宽，原子排列有序性极佳，缺陷滋生概率极低。
其核心瓶颈在于衬底制备难度极大，目前主要通过高温高压法或氨热法生长，晶体缺陷控制难、量产成本极高，尚未实现规模化应用，仅能在实验室及高端特殊场景中使用。
2. 外延层性能与应用局限
GaN同质衬底外延层晶体质量最优，位错密度可降至10⁶ cm⁻²以下，光学性能、电学性能与热稳定性均达到GaN材料的理论极限，能最大程度发挥GaN的宽禁带、高电子迁移率优势。适用场景为高端激光器、探测器等对性能要求极致的器件。但高昂的成本使其无法普及，仅局限于小众高端领域。
二、其他新型衬底材料
（一）金刚石衬底
金刚石衬底具有极致的导热性能（热导率达2000W/(m·K)以上），远超SiC衬底，可有效解决高功率GaN器件的散热难题。但其与GaN的晶格失配度极大，MOCVD生长需设计复杂的过渡缓冲层，且金刚石衬底制备成本高昂、尺寸受限，目前仍处于实验室研发阶段，主要探索用于超高频、超高功率射频器件。
（二）硼砷化物（BAs）衬底
硼砷化物衬底导热性优异，且晶格常数与GaN的匹配性优于硅衬底，有望在高功率GaN器件中替代SiC。但其制备技术尚未成熟，晶体缺陷控制与规模化生产能力不足，暂未进入实际应用阶段，核心研究方向聚焦于缓冲层优化与界面质量提升。
三、各类衬底核心特性与性能对比
四、总结与发展趋势
衬底材料的匹配性直接决定GaN外延生长工艺的复杂度与外延层性能上限：蓝宝石衬底以“工艺成熟、成本适中”占据光电子主流市场；SiC衬底凭借“高性能、高热导”垄断高端射频与功率器件领域；硅衬底依托“低成本、规模化”成为功率器件普及的核心方向；GaN同质衬底代表性能极限，但受限于成本难以规模化。
未来发展趋势集中于两大方向：一是现有衬底工艺优化，如硅衬底的缓冲层结构创新、SiC衬底的低成本制备技术、蓝宝石衬底的表面改性方案；二是新型衬底研发，如金刚石、硼砷化物等高热导衬底的异质集成技术，通过突破衬底瓶颈，进一步释放GaN材料在高频、高压、高功率场景的应用潜力。

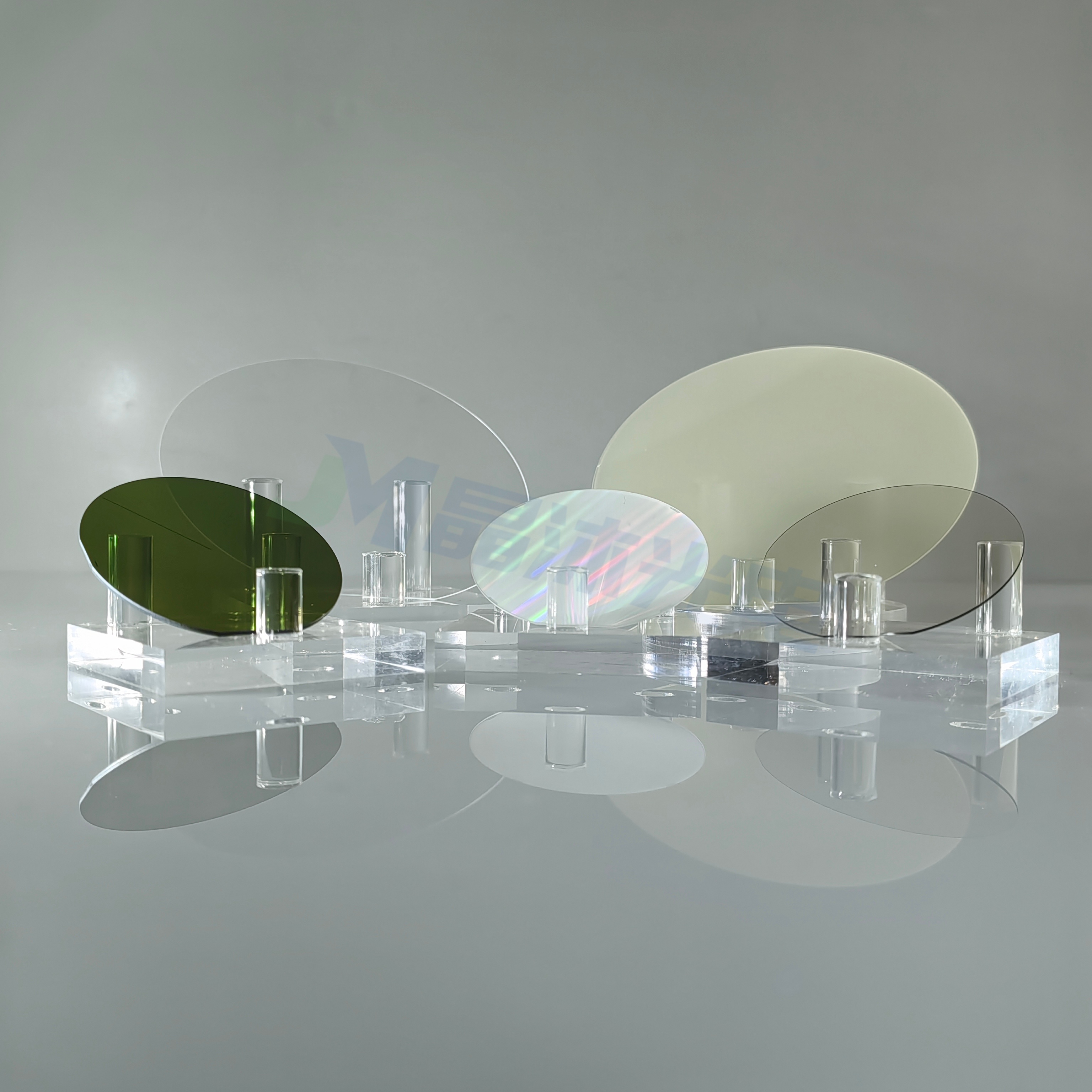

晶沐光电可稳定供应上述碳化硅晶圆、蓝宝石晶圆、石英晶圆以及硅晶圆等多种衬底材料，产品规格覆盖 2英寸至12英寸，可满足先进封装、功率器件、光电显示及光学应用等多元化需求。针对特殊应用场景，晶沐光电支持厚度、取向、表面处理及其他特殊规格的定制化服务，可配合客户工艺需求提供高一致性、高可靠性的衬底解决方案。
